led昇圧回路2種類製作２sc２０６２と2sc331各色とled を1.5vの単三電池で複数点灯

単三乾電池1.5vでledの点灯テストが出来る
昇圧回路なのでledに負担をかてず多数の点
灯テストのシュミレーションが見れます。
チップや3mm5mm砲弾型フルカラー赤青緑
を点灯,ledの種類によて点灯出来ない場合が
有ります。

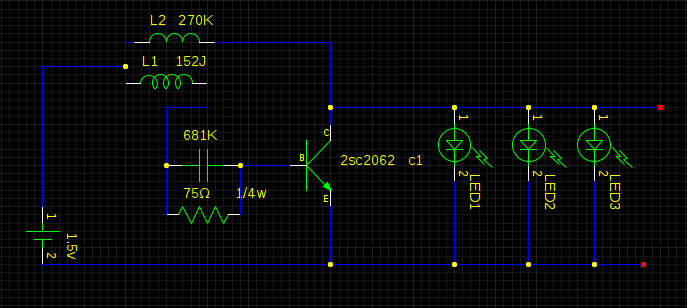

追加２sc２０６２

回路
２sc２０６２追加L１５２k２７０k
コイル
L２　　２７０K
L １　　１５２J
抵抗値　７５Ω　1/4w
トランジスタ　２SC２０６２
コンデンサ　　６８１K
単３乾電池　1.2～1.5v
led　　　各色　多数











追加回路２SC３３１
コイル
L２　　１０１K
L １　　１０１K
抵抗値　　１KΩ　1/4w
トランジスタ　２SC３３１
コンデンサ　　1０４Z
単３乾電池　1.2～1.5v
led　　　各色　多数

 点灯テスト

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
単３乾電池1.2~1.5Vで砲弾型5mm赤５０個以上
 白５１個以上平列接続で接続








-------------
