蛍光灯管をLED管に改造してソーラーを作る

蛍光灯が切れた これを改造してLED蛍光灯管ランプを
作て見た...!



故障した蛍光灯管を粘着テープ（車塗装用）を貼り金鋸
で傷を付けて切取る
６kekotcat７

蛍光灯の白い反射塗料を水道水洗い、LEDを取り
付ける台のスレートを切る
6keikot13

スレートの台にLED赤色を３個を配線する
6kekot15

LEDを取り付けたスレートを蛍光管の中に入れる
6keikot17

 蛍光管の取り付けステーをスレートで作る
6keikot19

アルミサッシの廃材でポールを作り取り付ける
LEDの蛍光管は縦横に動かせる
6keikot22

6keikot25

夜間の点灯は情況により光りの方向角度を変える
用に（発泡スチールの箱に園芸培土を入れて種を
蒔いた後は横向きで照射）
Dtatykort

LEDランプの回路は下の目次を参照する　....!

ソーラー発電機の作り方  (安価で簡単に出来る)

------------------

古ソーラーライトのソーラーを再利用（電圧４V起電力）

 古いガーデンソーラーライトの不良品から部品取りして
新たに野菜専用ソーラーを作る。

ガーデンソーラーの壊れてるソーラーを電気テストすると
4Vの起電力有り発泡スチールに取り付ける
srdnch4

srdnch2
LED　LAMP　Typ　10000-14400mcd　20mA
Color　Red　5mm　　１Pcs

LEDのCL1160ドライバーで昼間充電して夜間
自動的に点灯します

LEDドライバCL0116　秋月電子で購入

回路図
バッテリーが一次電池単三バッテリー1.5V並列
とソーラーが４V起電力変更とLEDを1個に変え
れば今回の製作の回路図です。
（訂正コイル３３０マイクロF）

昔は充電器が販売されてましたが今では充電専用二次電池専
用の充電器が有ります、今の一次電池は完全密閉で液漏れも
無く優れています、充電しますとガスが発生して熱を出すの
で一次電池は日本メーカーでは充電を禁止されてます、野菜
の照明に使用してるので自己責任で私は使用してます、二次
電池はガス抜きが付いていますので充電しても爆発しない用
です。

電池の使い捨ての一次電池の早めに上がった単３電池（テス
ター測ると1.457V）を２本並列で半田してサイクル充電して
使用してます。

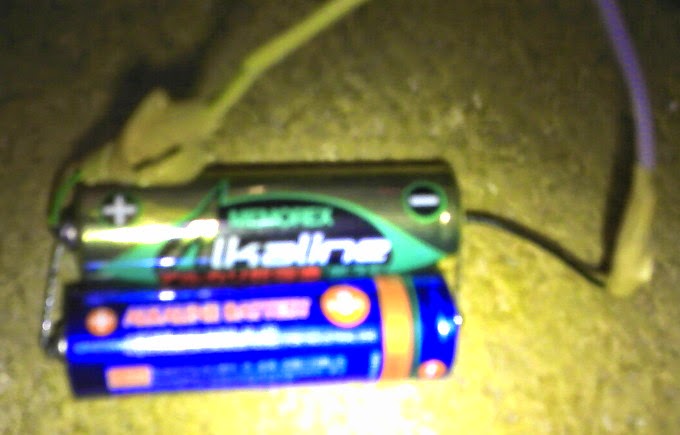

sdench3  中国性　一次電池

一次電池は充電しての使用はメーカーでは禁止されています
くれぐれにも注意......？

電池の構造一次と二次電池は構造は似ているので一次電池で
も5回位は充電出来る用です。

現在でも一次電池の単一電池でテスト実験中
srdnch1

Dnch

２０１４年４月２８日～.............６月２０日　現在まで

明るく点灯中...................２０１４年１０月11日でも

まだ単一アルカリ乾電池を充電して赤色LEDを

明るく点灯してる......


トマトの小型のビニールハウスに中で実効中
------------------------------------
前回の一次電池の単一電池でも問題も無いので

今回は追加で単三電池２本の一次電池で昼間は
サイクル充電して野菜専用に夜間照射して育ち
を調べてます、赤色LED光は植物の成長に影響
しますので.....！　成長は少し早いかな..?
Dsoralight

一次電池が破損するまでこのページは続く................？

------------------------------
