自動車ハイビームライト改造ガーデンライトに

点灯テスト
Dcarkakurit

自動車のハイビームライトフィラメント球をLEDに
変更して単4電池で古単4電池１２時間点灯しまし
たが長い時間点灯するように単三電池並列４本し
ました。

使用したLED
-----------------
３色LED　
赤　２.5v　２０mA　１０Ω
青　3.5v　２０mA
緑　3.5v　２０mA
赤青緑並列接続で赤だけ１０Ωです。

サイドLED　砲弾型　超照度
赤　2.5v　20mA　　３４０Ω
-----------------
　
OptoSupply　台湾　1.5vLEDDriver
（vf:3.0v　TYP）
15vdoriver

-----------------

ハイビームライト
rightmoto

ハイビームライト裏側
全部ねじを外しても反射鏡と全面のガラス
レンズが取れませんでした。
rijhtura

上部のカバーを切り刻んで全面ガラスと反射境取り出す
righitgom

全面ガラスと反射鏡です
rensuhansya

反射境の中心の反射境を取り外す
raihetgard

rightkabout

saidlightokab

サイド反射境の中心の反射境を取り外す
saidlijht２

ハッポウスチールの箱に取り付ける
rijhetbox

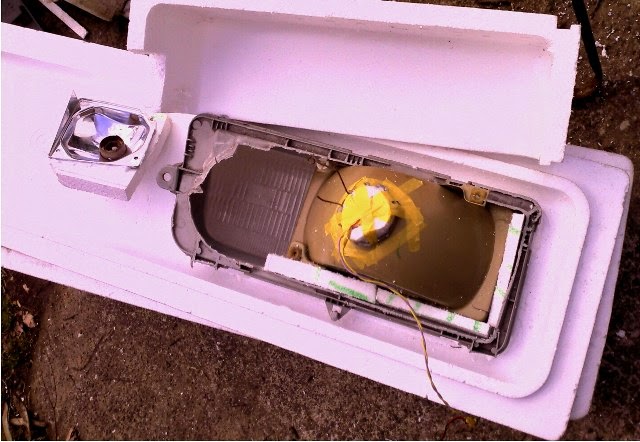

後ろから見る
rijhetbox4

ラジオがならなくなった古電池を使用しています
省エネルギーで明るく点灯します。

ソーラー発電機と組み合わせて野菜を照らす予定です。

下のドライバーを０１１６に変更すると1.5v太陽電池で
変更すれば昼間充電して夕方に自動点灯して朝に明るく
なれば消灯して年間に夜間のみ野菜に光を照射できて野菜
を早く成長できる。

＝＝ソーラーに変更する内容＝＝＝＝＝＝＝＝＝＝＝＝
CL0116 SOLAR LED LAMP ONTROLLER

　

訂正　saieRed　抵抗器３４０Ω　砲弾型１０mmLED
　　　３色のredの抵抗０Ωで抵抗器無です。

CL０１１６　配置図

部品　LEDは３色ままで各色の抵抗もそのままで
光の色はそのままです。

太陽電池モジュール　0.5W
---　仕様　------
メーカー　OptoSupply
部品番号　OPL２０A２５１０１
最大出力電圧２.０V
最大出力電流２５０mA

--------------

2014年12月8日月曜日

単４電池１本で３色LEDを昇圧回路（1.5V　
LEDドライバモジュール）で点灯するのに
電池ボックスが無いので発泡スチール
で作る。

------------------------
1.5V　LEDドライバモジュール　プリント基板　

販売先（秋月電子）

販売コード　M-06428

-------------------------

　１ＷハイパワーフルカラーＲＧＢＬＥＤ　２個

　３色LED　赤　　　　２.５V
　　　　　
　　　　　緑　　青　３.３Ｖ
　　　　
-------------------------

発泡スチールのフタ

銅板　少し

配線　３０Cm　2本組

抵抗器　　５Ω　（１０オーム並列接続）　
　　　　　５Ω
-----------------------

発泡スチールのふたに単３と単４を溝に載せる
hapt4box1

単４電池が溝に合うので入れて見る
hapt4box2

単４電池が入る大きさで発泡スチールを切る

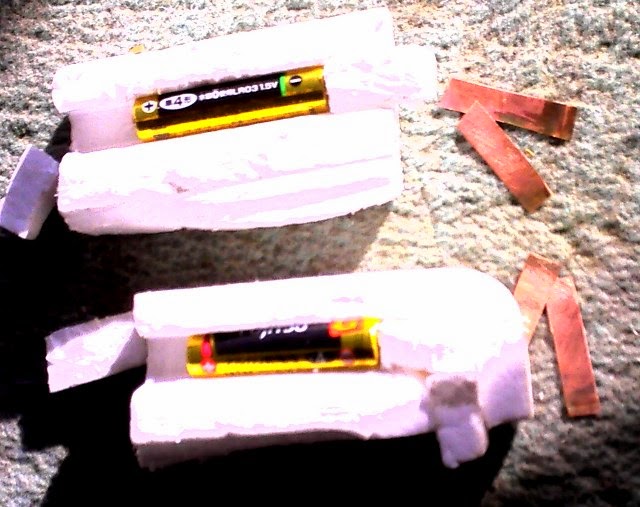

両端に銅板をプラス、マイナス極板を作る。
hapt4box3

粘着テープで固定して単４電池ボックス２個作る

hapt4box4

拡大したもの
hapt4box5

自動車ライト球の後ろのガラス最小に割り
フィラメント取り出して３色LEDを入れる。
３色LED入れる,赤LEDの抵抗器５Ωで青、緑
より多く電流が流れて赤みが多い........!

　
Dredrit

その後発泡スチールの箱に入れる。

自動車ライト球の後ろのガラス最小に割り
フィラメント取り出して３色LEDを入れる。
３色LED入れる
Dwitrit

---------------------------

2014年11月16日日曜日

LED蛍光灯管をペットボトルの中へ　改造

前回登録記事
蛍光灯管をLED管に改造してソーラーを作る
リンク　前回の記事を見る

その後　改造しました...........！

改造　ポールが倒れると蛍光灯管が
割れるので蛍光灯管をペットボトル
１.５L２本を使う......

底を切る
petkt80

底を合わせて蛍光灯管の長さに合わせ
ペットボトルを継ぎ片側を発泡スチール
を入れ蛍光灯管を支える。
petkt81

これで倒れても安心
petkt82

野菜のグリーンレタスの種まき後に照射してます
D2petbtled

--------------

2014年11月4日火曜日

蛍光灯管をLED管に改造

Dpetledcan

左端照度センサーのため黒色の布で被う

蛍光灯管の中にLEDを挿入してペットボトルの中に
入れソーラーで充電して毎夜野菜に照射します。

１００Wの蛍光灯
kikotn59

粘着テープを張り蛍光灯のガラスを切る
kikotc60

切った
kikot11

蛍光灯の塗料を水道で洗い落とす
kikot62

ペットボトル１.５lを２本用意して底を切る
底を合わせて継ぐ.......
kikotk5

蛍光灯管を固定する台を発泡スチールで作る
kikod64

単一アルカリ電池の一次電池の上がりをペットボトル
３００ml半分に切り合わた中に入れる（上がりとは電
気製品が動かなくなった電池）を挿入して有ります。
kikotky

左の台の端に昇圧回路
kikotsa66

これに中古ソーラー４v起電力を付ければ完成
kikotkn67

------------------------

2014年7月24日木曜日

古ファックスのプリント基板で省エネの照明器具を作る

中古の無線電話付きFaxを解体した時
に取って置いたプリント基板です、右側
を見ると
telfax

LEDが横３列縦４列の計１２個付いてい

たのでLEDの付いてる基板を切り取り

このLEDを点灯テストすると緑色で点灯

したので昇圧回路で切り取た基板ごと

照明器具として作りました。

昇圧回路は秋月電子で購入しました
-----------------------

1.5V　LED　Driver（VF：　3.0V　TYP）
Model　NO　:　OELLP

--------------------

単三電池使用のラジオが鳴らなくなった

電池で点灯するので省エネです。

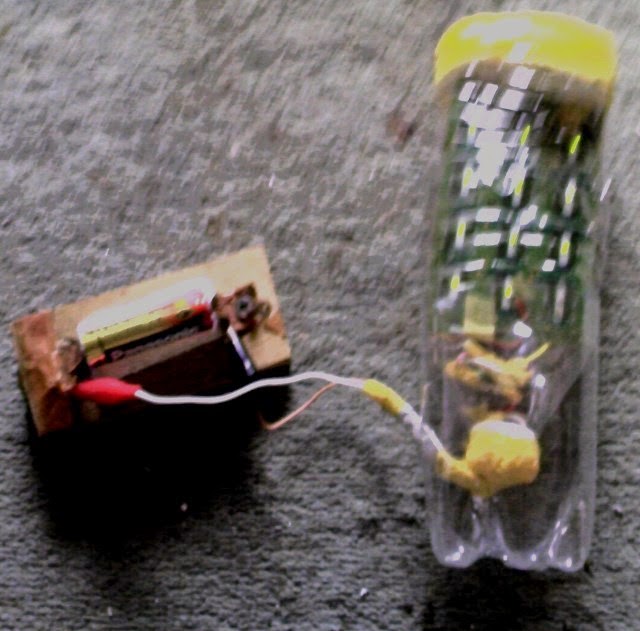

配線ミスで１１個しか点灯しませんがペット

ボトルの中に入れ点灯してます。
Dgrenled11
