昇圧回路多数各色点灯1.2vから回路図より
電気製品で終えた単三乾電池1本をもう一回電池として
利用して見ます、数日間連続２４時間点灯しました。
昇圧回路７個自作出来ました性能は同じです。
Dtrcoil-led
緑/青/赤 白１０/赤１８多数追加可能
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
赤色チップLED 全光束 ４５０mlm ２０mA 逆３v
高輝度白色チップLED 高輝度１.０００cmd ２０mA 3.1v
フルカラー 全高輝度 １５.０００cmd
緑 40mA 4.3v
青 40mA 3.8v
赤 20mA 2v
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

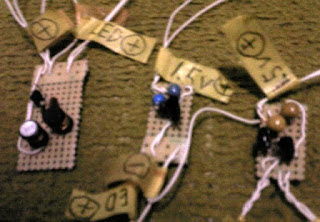

2coilled3s63
----------------------------------------------
coil-led
------------------------------------------------
トランジスター 2sc2383 1個
抵抗器 1kΩ １個
コイル １０２ １００マイクロF ２個
コンデンサー 0.1マイクロF 1個
-----------------------------------------------
トランジスター 2sc2５００ 1個
抵抗器 1kΩ １個
コイル １２０K ２個
コンデンサー １cst 1個
----------------------------------------------
トランジスター 2sc２８７８ 1個
抵抗器 1kΩ １個
コイル L１ ４５M１c/４７０４１．ＳＥ 1<iframe width="420" height="315" src="https://www.youtube.com/embed/2Rqcaun0sxQ" frameborder="0" allowfullscreen></iframe個
L２ 不明 1個
コンデンサー １cst 1個
----------------------------------------------
Tr-led4s62
Tr-led
----------------------------------------------
トランジスター 2sc１８１５ 1個
抵抗器 1０kΩ １個
トランスコイル OK KPー１５６５V８ 1個
コンデンサー １cst 1個
----------------------------------------------
トランジスター 2sc１８１５ 1個
抵抗器 1２kΩ １個
トランスコイル ４７D１０ー０１５０ A
TMP ９４４５ 1個
コンデンサー １２２J 1個
----------------------------------------------
tr-D-led
----------------------------------------------
ダイオード 不明 １個
トランジスター 2sc４００２ vv 1個
抵抗器 ３３０Ω １個
トランスコイル ８０２YR２５XPZ 1個
コンデンサー １２２J 1個
----------------------------------------------
ダイオード 不明 １個
トランジスター 2sc１８１５ 1個
抵抗器 １KΩ １個
トランスコイル D１００１０ 1個
コンデンサー １２２J 1個
----------------------------------------------
各種部品別
上記の回路でテスト
ledの5mm赤色４７個5mm白５１個を追加しました
まだ追加可能 。
---------------------------------------------------
